Функциональные зоны

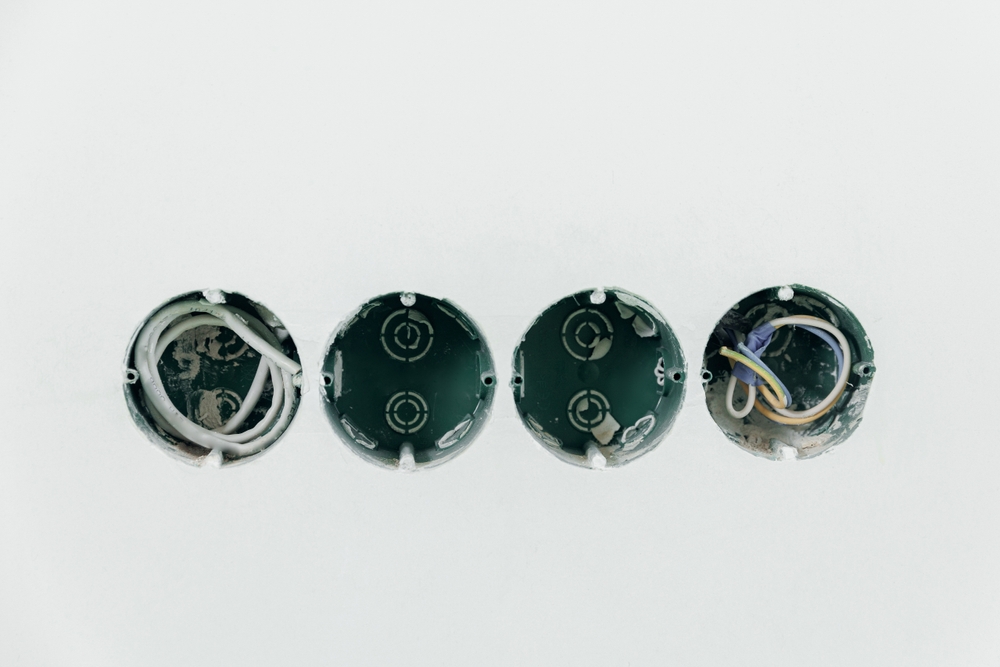

Определить места для выключателей и розеток в доме лучше всего заранее, на этапе черновых работ по отделке. Если не продумать заранее наличие электроточек в той или иной зоне, то потребуются удлинители. Обилие проводов портит вид квартиры, особенно после свежего ремонта. Если в доме есть пожилые люди, кабели в открытом доступе могут быть небезопасны: о провод можно споткнуться и упасть. Детьми и домашними животными провода могут быть использованы для совсем не безопасных игр. Также при одновременном подключении к удлинителю нескольких мощных электроприборов есть риск пожара.
Рассмотрим подробно, как расположить в квартире розетки и выключатели света, а начнем с того, что нужно учесть на этапе планирования.
Функциональные зоны
Расположение розеток во многом зависит от того, как жильцы используют комнату. Например, некоторые любят смотреть телевизор на кухне, а для этого в верхней части стены или под потолком нужна розетка. Также она может понадобиться в санузле, если хозяева планируют подключить бойлер. А вот в спальне над кроватью розетка может оказаться лишней.
Расстановка мебели
Перед планированием размещения розеток и выключателей нужно определить, где будет стоять холодильник, а где диван или стол. Если этого не сделать, велик риск того, что точка подключения к сети будет находиться не около дивана, а за ним. Можно использовать компьютерные программы для расстановки мебели. В новостройках без отделки проще обозначить мебель, выключатели и розетки в натуральную величину мелом на стенах, а после перенести все на лист бумаги с указанием размеров.
Расположение бытовых приборов
Стоит учесть расположение холодильника, электроплиты, стиральной машины и других бытовых электроприборов, которые не будут перемещаться. А после спланировать размещение розеток для переносных устройств: ноутбука, утюга или обогревателя.
Изменения в будущем
Лучше заранее подумать, что произойдет, если переставить шкаф в спальне или холодильник на кухне. Некоторые перемены неизбежны: например, в детской на месте игровой зоны появится стол для подросшего ученика, поэтому стоит заранее рассчитать его вероятное местоположение и предусмотреть рядом группу розеток.
Нельзя зацикливаться только на одном варианте планировки. Сначала хозяева не планируют расставлять мебель вдоль одной стены, а затем из-за недостатка места у нее становится морозильная камера, посудомоечная машина, и придется пользоваться удлинителями.
Как расположить в квартире выключатели света и розетки
Число и места установки выключателей или розеток в квартире не регулируется нормативными актами в строительстве. Есть только рекомендации по их установке: выключатели освещения должны размещаться со стороны дверной ручки на высоте до 1 метра от пола, а розетки – на той же высоте в любом месте. Рассмотрим, какие имеются варианты для разных комнат.
Спальня

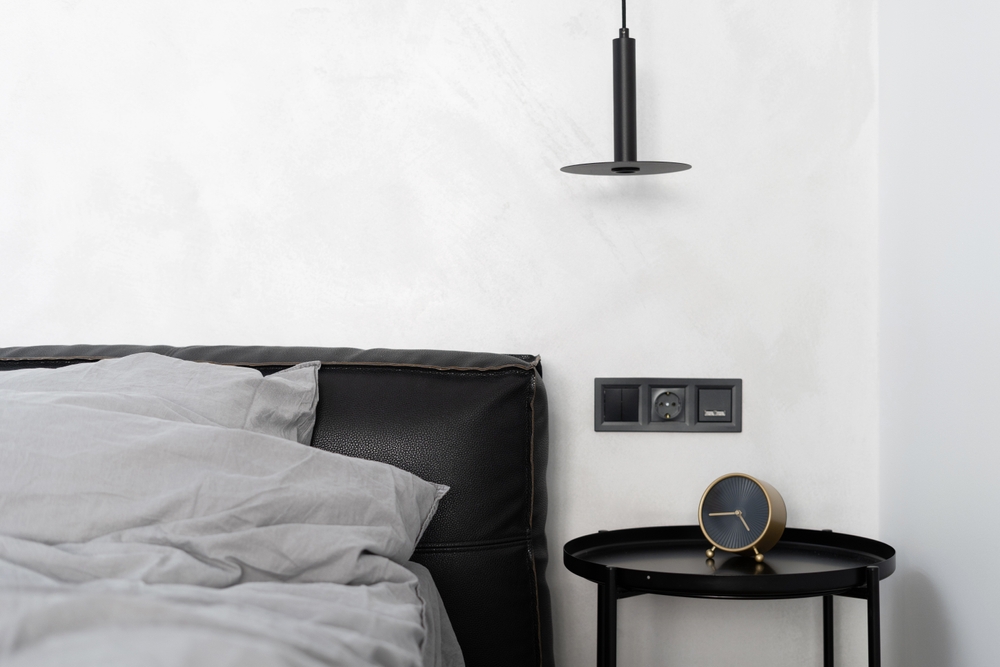

Возле кровати рекомендуется устанавливать не менее двух розеток с обеих сторон. Обычно их размещают над прикроватными тумбочками, при этом нижний край декоративной панели розетки должен находиться на 10–15 см выше поверхности тумбы.
Установите две розетки: по одной для ТВ и подключения к интернету. Лучше всего разместить их за телевизором либо телевизионной тумбой, на высоте примерно 130 см. Таким образом, розетки будут скрыты за техникой и не будут мешать.
Если вы предпочитаете работать в спальне, то для удобства и безопасности рекомендуется установить над письменным столом не менее четырех розеток, расположив их на высоте 10–15 см от уровня столешницы.
Рядом с дверью следует установить выключатель основного освещения и розетку для подключения мелких бытовых приборов: пылесоса, обогревателя. Эти элементы должны быть расположены со стороны ручки межкомнатной двери, чтобы их легко можно было найти. Важно, чтобы они не были скрыты за мебелью.
Рекомендуемая высота установки выключателя составляет от 75 до 90 см от пола, а розетки – 30 см от пола и 10 см от дверного проема. Это обеспечит удобство и безопасность при использовании.
Гостиная

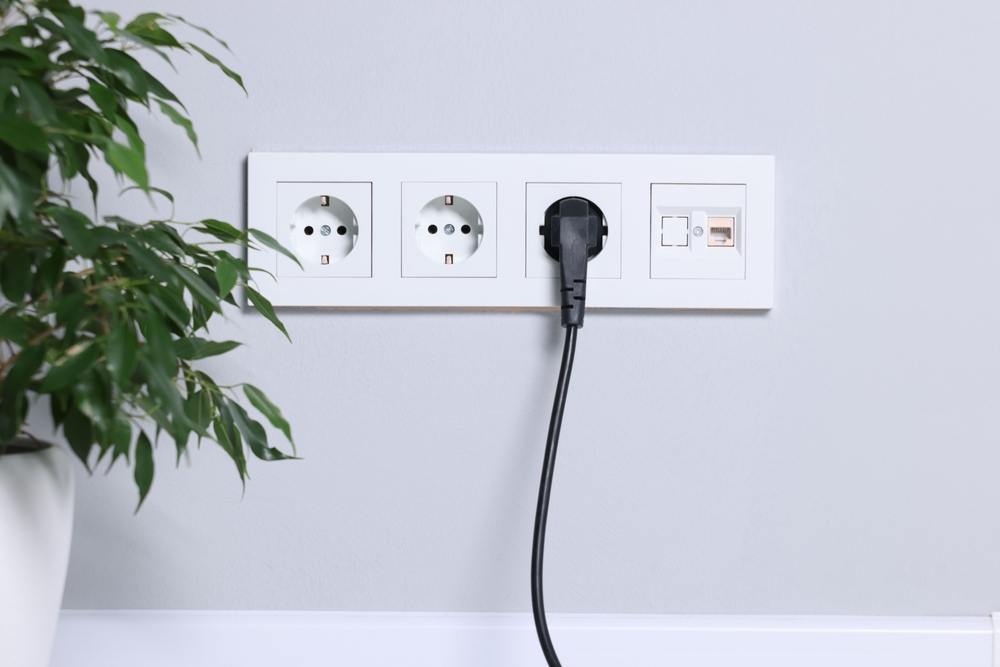

В общей комнате потребуется на 1–2 розетки с обеих сторон дивана для бытовой техники и приборов освещения. Если вблизи от мягкой мебели установлены тумбочки, планируйте размещение розеток между тумбами и диваном. Высота их установки должна быть удобной для частого пользования – 15–30 см от пола или от уровня спинки дивана.
Для удобного чтения у окна предусмотрите 1–2 розетки в этой зоне для бра или торшера, чтобы затем не испортить общий уют в комнате протянутыми проводами от удлинителей.
При размещении розеток и выключателей придерживайтесь тех же правил, что и в спальне: высота установки выключателя до пола – 75–90 см, розетки – 10 см от проема и 30 см от пола.
Кухня
Для каждой единицы встраиваемой техники следует предусмотреть отдельную точку подключения к сети:
- холодильника;
- духового шкафа;
- посудомоечной машины;
- вытяжки;
- плиты;
- микроволновой печи.
Розетки рекомендуется устанавливать за стенками примыкающих шкафов на расстоянии от 7 до 10 см от поверхности приборов. Для вытяжки нужно выбрать место над кухонными шкафчиками на расстоянии 5–6 см от их верхнего края.

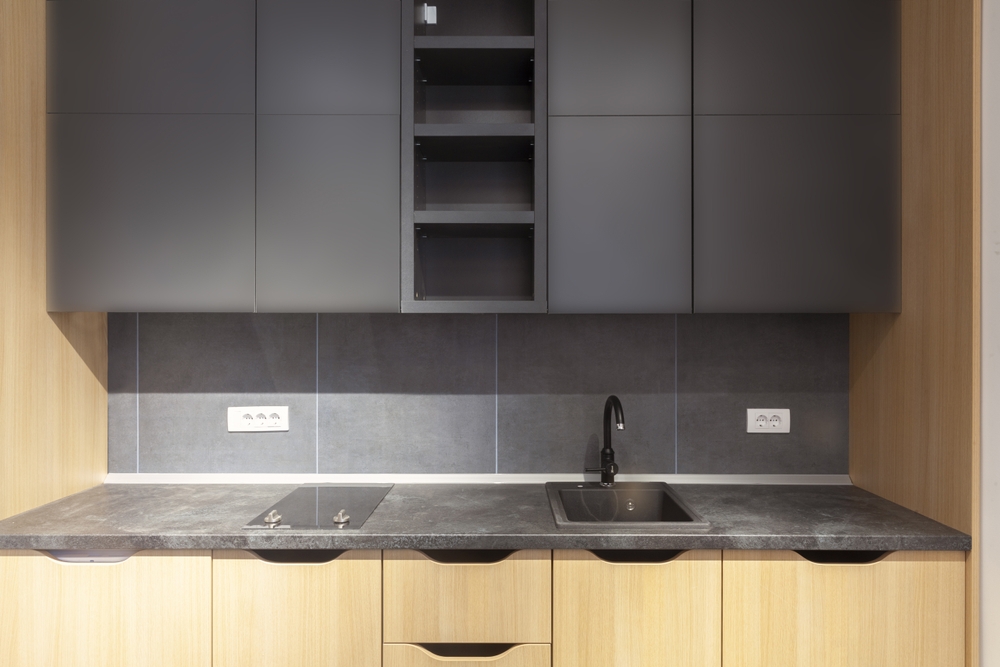

Сколько будет розеток для переносной техники, зависит от ее количества, но обязательно не меньше трех. Их лучше смонтировать над столешницей. Не рекомендуется размещать розетки над варочной поверхностью и мойкой, поскольку влага и высокая температуры могут повредить их. Удобная для пользования высота установки – 10–30 см от стола или 105–110 см от пола.
Стоит предусмотреть одну дополнительную розетку у двери, например, для пылесоса. Она должна размещаться на высоте не менее 30 см от пола. Также могут понадобиться еще две розетки: для ТВ и для интернета. Их расположение принимают в зависимости от места установки телеприемника и размера его экрана. Рекомендуемая высота от пола для этих розеток составляет 100–130 см.
На кухне хватит единственного выключателя для осветительных приборов, который следует установить на стороне ручки двери, находящейся в закрытом положении. Рекомендуемое расстояние до пола – 75–90 см, а расстояние от дверного проема – 10–15 см.
Если вы решили установить отдельную подсветку для обеденного стола, то рекомендуется предусмотреть для нее собственный выключатель. Он может находиться рядом со столом или в одной зоне с общим выключателем.
При проектировании проводки на кухне следует учесть выключатели для встроенного освещения. Рекомендуется установить два выключателя и одну розетку в общей декоративной рамке для подсветки встроенных шкафчиков и рабочих поверхностей.
Выключатели удобно расположить непосредственно у источников света. Для внутренней подсветки шкафчика они должны находиться на высоте 5–10 см над шкафом, а для рабочего пространства – на удалении в 10–30 см от столешницы. Это обеспечит удобство и безопасность в использовании.
Ванная комната

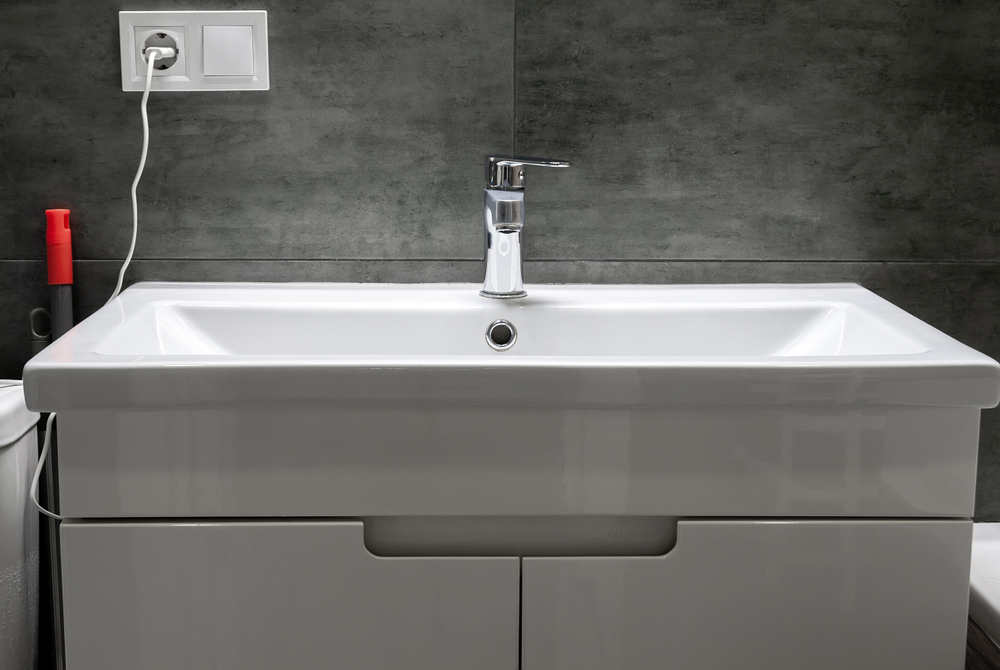

Возле раковины нужно поставить хотя бы одну розетку для мелких электроприборов, таких как фен, бритва и другие. Также стоит подумать о розетке для подсветки зеркала над раковиной: расстояние от пола должна составлять не менее 60 см. Такое же расстояние следует выдержать до ближайшей точки водоснабжения.
Если у вас ванна либо душ с гидромассажем, вам может потребоваться дополнительная розетка рядом с их подключением. Важно, чтобы она располагалась выше уровня труб водоснабжения. Оптимальная высота от пола – 110–115 см.
В ванной комнате можно обойтись одним выключателем света. Его следует расположить со стороны дверной ручки либо в прихожей на высоте 80 см от пола, отступив 10 см от наличника двери.
Также нельзя забывать о точках подключения для бойлера, полотенечника, стиральной машины. Оптимальным вариантом будет размещение их за встроенной техникой, но важно, чтобы они находились вдали от труб водоснабжения и канализационного слива. Расстояние от розеток до пола может быть различной в зависимости от типа техники и места ее установки, но обычно принимают 100 см от уровня пола.
Прихожая
Общее число розеток зависит от того, какая техника и осветительные приборы будут в вашей прихожей: лампы, бра, пылесос, wi-fi-роутер, сушка для обуви. Обычно достаточно единственного выключателя, но если ваша комната имеет Г-образную планировку, то вам может потребоваться дополнительный выключатель для освещения затемненной зоны.
Розетки в прихожей должны располагаться на удалении 10–15 см от окон и дверей и 30 см от пола. Важно, чтобы они были доступны и не закрывались мебелью, а также не находились вблизи газовых труб и вытяжных каналов.

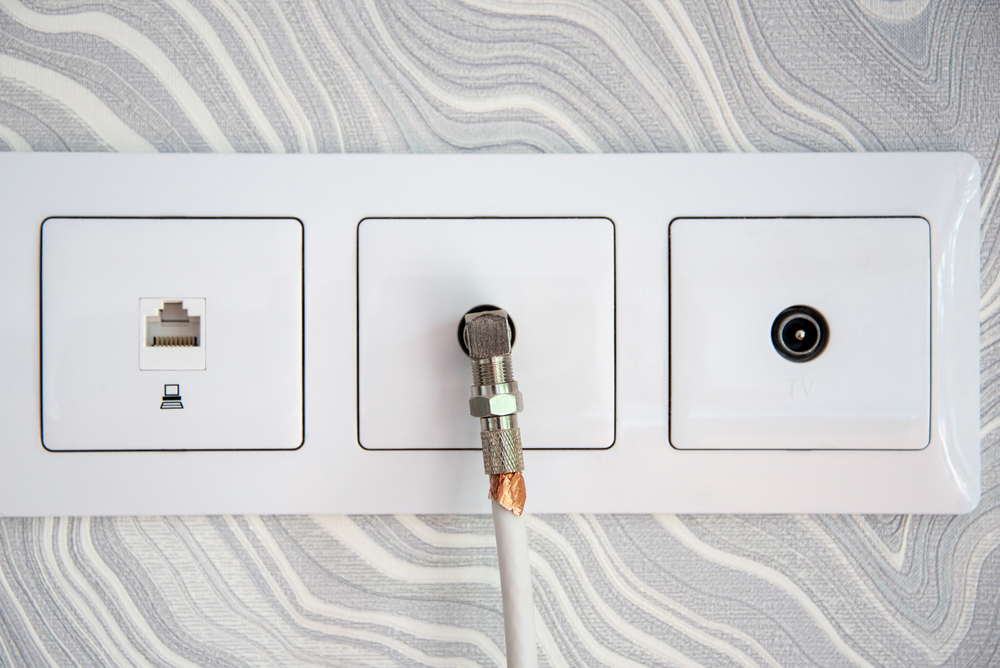

Розетки для акустической и ТВ-техники
До определения мест установки розеток нужно тщательно продумать:
- количество необходимой техники, включая телевизоры, DVD-проигрыватели, ресиверы и колонки;
- способ трансляции телевидения (кабельное, эфирное, спутниковое, IPTV) – от этого зависит число слаботочных розеток;
- размещение телеэкрана. Если вы хотите разместить телеприемник на комоде или тумбе, то розетки можно расположить в нижней части стены, сформировав единую группу на расстоянии 250–300 мм от уровня чистового пола.
Если вы хотите повесить телевизор на стену, то розетки для него (электророзетка и нужное количество антенных и интернет-розеток), должны располагаться за телевизором на высоте 120 см от уровня чистового пола. Такая высота удобна не только для настенного ТВ, но и в случае, если вы в будущем решите поставить его на тумбу. В таком случае телеприемник спрячет розетки за собой.
Как правильно подключить розетки

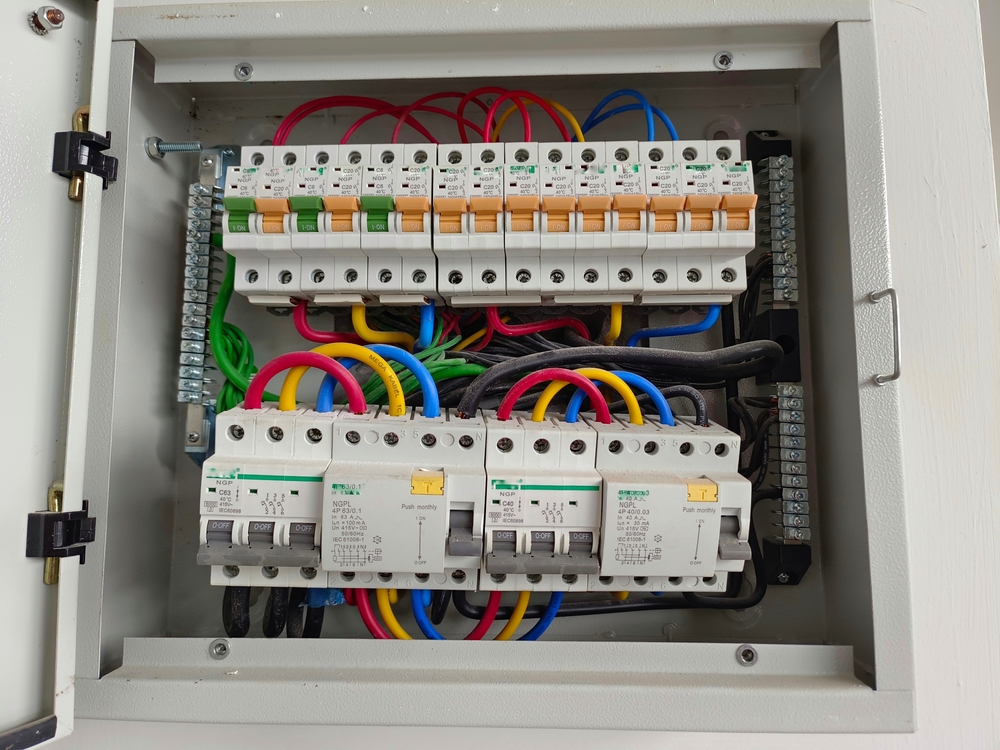

Элементарные знания про подключение розеток нужны, чтобы принять работу электрика или все сделать правильно самому. В первую очередь, нужно проверить, как распределена нагрузка. Все розетки питаются от электрощита, который установлен в прихожей или подъезде. В щите размещены автоматические выключатели. Они могут быть разных типов и марок, но задача у всех одна – обесточить электророзетки, если произошла нештатная ситуация, например короткое замыкание.
Чтобы электроприборы в квартире работали без перебоев, автоматические выключатели распределяют по группам. Самый простой вариант – разделение по комнатам: к примеру, розетки в зале завести на один выключатель, а в ванной – на другой. Если возникнут проблемы в одной комнате, обесточить можно будет только ее, а в других комнатах приборы будут работать.
Для защиты розеток рекомендуется использовать автоматический выключатель дифференциального тока (АВДТ), также известный как дифавтомат. Он надежно защитит электрическую линию от возможных замыканий, перегрузок и утечек тока.
Для линии освещения обычно используют автоматические выключатели, которые не оснащены функцией обнаружения утечек тока. Для розеток можно использовать комбинацию обычного выключателя и устройства защитного отключения (УЗО). Такая схема работает так же эффективно, как и АВДТ.
В помещениях с повышенным уровнем влажности, таких как ванная, санузел или кухня, установка УЗО либо АВДТ обязательна.
Для мощных электроприборов следует установить отдельные точки подключения к сети. Разделение розеток на группы по комнатам позволит равномерно распределить нагрузку на вводной кабель. Планируйте заранее, чтобы в результате наслаждаться комфортом и эргономикой своего уютного дома.
